KX R-CONNECT VOICE

L’arrêt programmé du RTC : Réseau Téléphonique Commuté

Réf.:X095POTS

Orange a annoncé il y a quelques mois, l’arrêt programmé de son Réseau Téléphonique Commuté (RTC).
L’opérateur s’est engagé, depuis plusieurs années, dans un programme de modernisation de ses réseaux et de transition vers le tout-IP.

C’est près de 13 millions de lignes fixes qui ne passent pas par Internet pour téléphoner et qui vont disparaître d’ici 2021.









Pour avoir une ligne téléphonique fixe, il faudra s’équiper d’une box DSL qui se connectera entre le combiné et la prise murale ou passer à la fibre. Ce qui représentera un cout important pour le matériel et l’abonnement. Pour éviter cela, KORTEX propose dès à présent le KX R-CONNECT VOICE qui est un produit original permettant de résoudre cette problématique.

Aujourd’hui, les offres des opérateurs de téléphonie mobile sont très attractives, et accentuent le désir de migrer des équipements utilisant la ligne téléphonique et des services utilisant la voix vers des solutions sans fil faciles à déployer et générant immédiatement d’importantes économies télécoms.

Une multitude d’applications sont concernées comme :

  • La Sécurité : Transmission d’alarmes vocales, détection d’intrusions…
  • Les Ascenseurs : Système d’alerte vocale, …

Notre adaptateur KX R-CONNECT VOICE apporte une réponse technique et tarifaire à vos projets de remplacement de lignes RTC qui utilisent habituellement la voix (téléphonie) grâce à la technologie GSM (Voix).

Exemple d’un appel sortant vers un téléphone GSM ou vers un téléphone fixe :

Exemple d’un appel entrant provenant d’un téléphone GSM ou d’un téléphone fixe :

Une solution complète et originale :

Le KX R-CONNECT VOICE peut être utilisé avec ou sans la ligne téléphonique suivant le besoin.

Le KX R-CONNECT VOICE est équipé :

  • De 2 ports, TEL et LIGNE pour la connexion de la ligne téléphonique et d’un équipement téléphonique.
  • D’un tiroir à insertion automatique de la carte SIM.
  • D’un micro-interrupteur pour la mise sous tension de l’équipement.
  • De six indicateurs lumineux, dont 3 permettent de connaître à tout moment la force du signal (CSQ).



























Face arrière avec connectique :

Face avant et voyants LED :



Trappe de fixation (vue de dessous) :

Bloc d’alimentation avec batterie intégrée en option :

Caractéristiques matérielles :

  • 2 ports téléphoniques PHONE ET LINE
  • Modem GSM (3G) intégré
  • Lecteur de carte SIM intégré (SIM CR 3.0V, 1,8V) à insertion automatique
  • Connecteur SMA pour antenne externe (50 Ohm)
  • 6 indicateurs lumineux (LEDS) :
    • Alimentation, Ligne RTC, sans fil, niveaux (CSQ).
  • Jack d’alimentation
  • Micro-interrupteur d’alimentation OFF/ON

Caractéristiques cellulaires :

Fréquences et débits Quadri Band Gsm et Bi-Band 3G



  • WCDMA(UMTS) Vitesse montante jusqu’à 384 kbps
  • Dual-Band UMTS (WCDMA/FDD)850/2100 MHz
  • Quad-Band GSM 850/900/1800/1900 MHz
  • EDGE (E-GPRS) multi-slot class 12
  • GPRS multi-slot class 12
  • UMTS/HSDPA 3GPP release 99
  • GSM 3GPP release 99
Puissance de sortie
  • Class 4 (2 W) for GSM900
  • Class 3 (0.25 W) for UMTS
  • Class E2 (0.5 W) for EDGE900
  • Class E2 (0.4 W) for EDGE1800
  • Class 1 (1 W) for GSM1800

Spécifications générales du système

Consommation électrique Bloc DC 12VDC 1A 5% 12.0W (max) / Entrée 100 à 240 VAC / 0.5A

Fréquences 50/60 Hz

Plage d’alimentation 6V à 12V 12.0W max


Températures



Fonctionnement de – 10°C à + 55°C

Stockage de – 20°C à + 60°C



Humidité Stockage



5% à 85% d’humidité relative (sans condensation)


Caractéristiques mécanique Matière : Plastique (ABS), connecteurs extérieurs
  Dimensions : (L x W x H) 105 x 60 x 28 mm (sans antenne, ni trappe)

Trappe de fixation

Rail DIN pour fixation en option

  Poids : 95g (sans antenne)
Connectique Port Téléphone et Ligne : RJ11
Connecteur d’alimentation: Jack 3,5mm
Connecteur d’antenne 3G : 50 Ohms / SMA / 5 bandes

Micro-interrupteur OFF/ON

Tiroir carte SIM à insertion automatique

Livré avec :

  • 1 Antenne de longueur de 20cm équipée d’un connecteur SMA
  • 1 Alimentation continue bloc externe (12V-1A ) 12 W
  •  1 câble téléphonique de 1m

En option :

  • Antennes déportées disposant d’un gain élevé
  • 1 Alimentation continue bloc externe avec batterie (8V 0,8A ) 6,4W
    • Pack  batterie NIMH 1,2V X 5 / 700mA

Les modèles et options :

KX R-CONNECT VOICE Port PHONE Port LINE Références
1 GSM + 2 ports PHONE + LINE  √  √ X095POTS
Options
1 Antenne déportée avec câble de 3m. Gain 2dBi. Magnétique. D47x210 mm CB001330

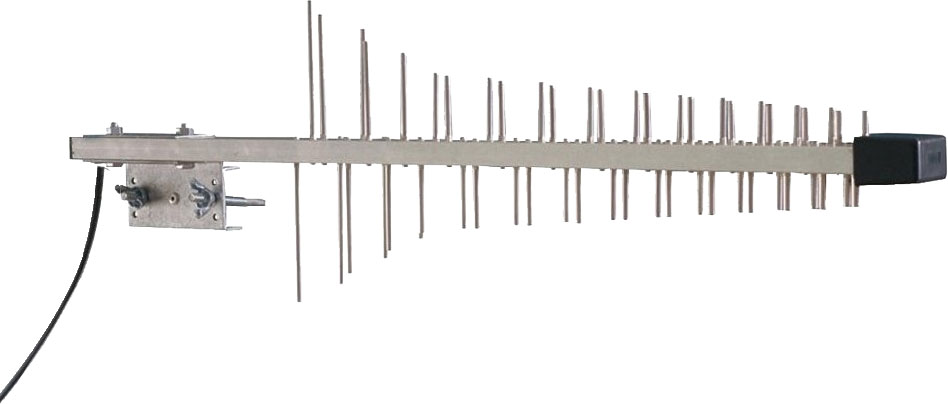

2 Antenne mât avec câble de 10m Améliore la réception GSM et UMTS dans les zones à faible couverture. Pour montage mural ou sur le toit.

Gain 10-12dBi.

CB001332 (antenne)

CB001333 (Support)

3 Antenne déportée avec câble de 3m. Gain 2dBi. D71x14 mm CB001331 magnétique CB001334 à vis




 Option 1
Option 2
Option 3



Caractéristiques Antennes CB001330, CB001331 et CB001334
Fréquences ·         824~894 MHz / 1710~1990 MHz

·        880~960 MHz / 1710~1990 MHz

·        1920~2170MHz

V.S.W.R (5m) 2.0 : 1
Bande passante ±5MHz
Impédance 50 ohms
Gain 2 dBi
Câble RG174 3m
Connecteur SMA
Fixation Magnétique ou à vis
Température de fonctionnement -40°C~+85°C



Caractéristiques Antenne Mât CB 001332
Fréquences ·         824~894 MHz / 1710~1990 MHz

·         880~960 MHz / 1710~1990 MHz

·         1920~2170MHz

V.S.W.R (5m) 1,6 : 1
Bande passante ±5MHz
Impédance 50 ohms
Gain 10-12 dBi
Câble RG58 10m
Connecteur SMA & FME
Dimensions du râteau 56 cm
Température de fonctionnement -40°C~+85°C

Télécharger la fiche produitFiche Produi KX R-CONNECT VOICE
